試驗變壓器廠家
- 說明書下載：???揚州君昊
- 型號：???JHYDJ

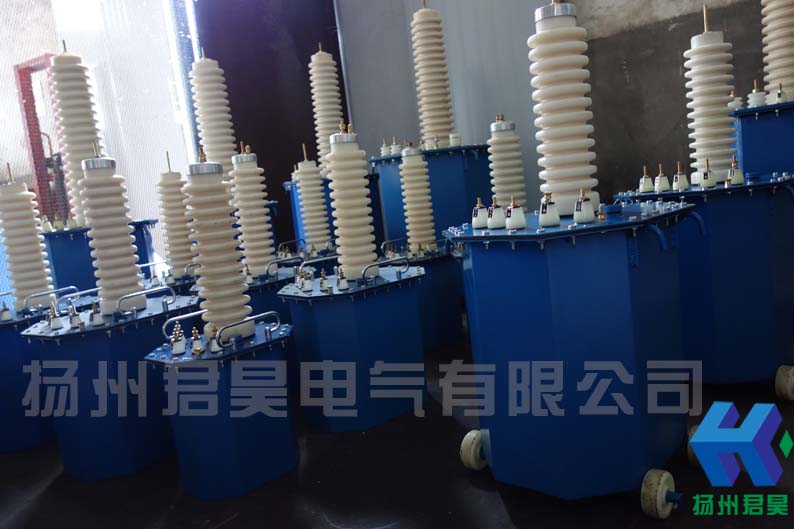

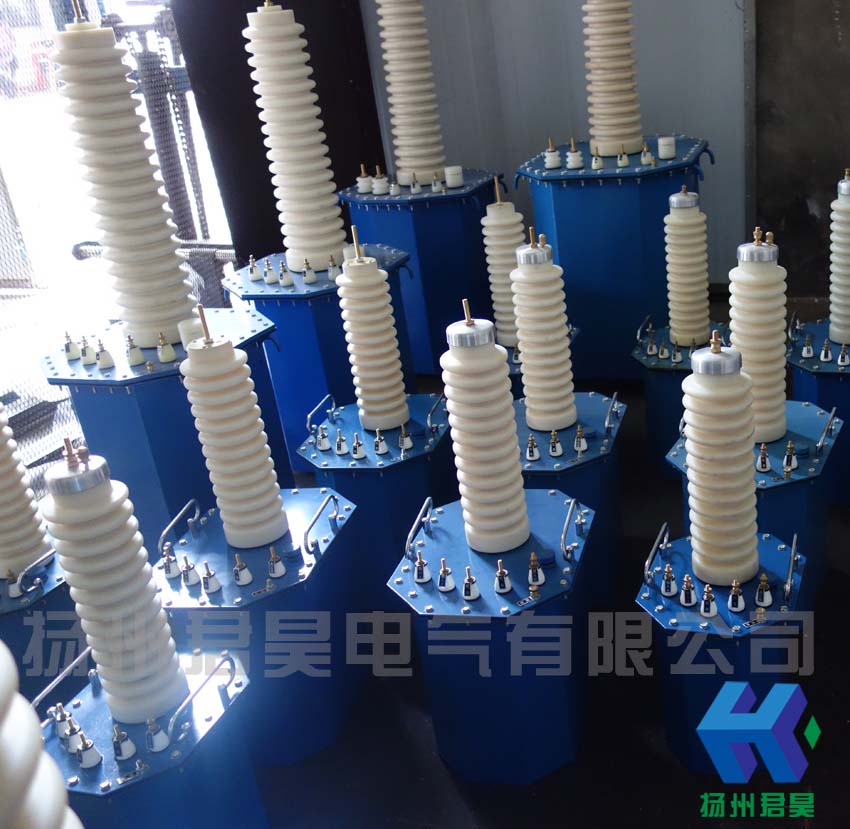

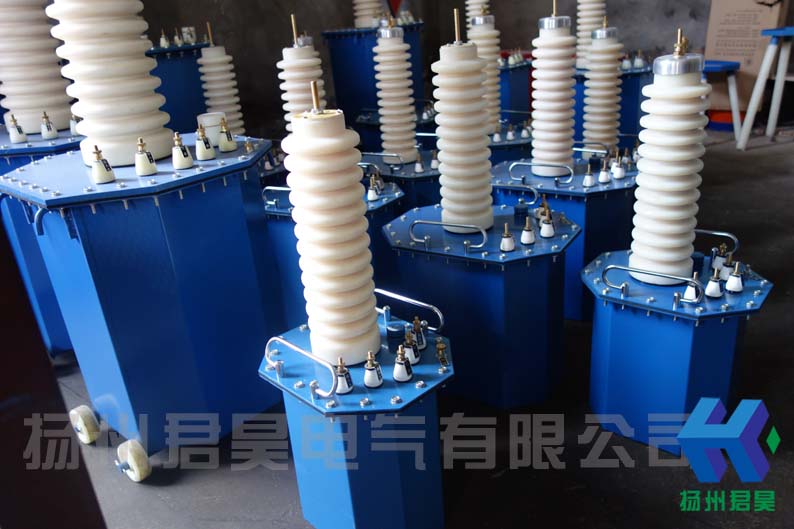

油浸式高壓試驗變壓器是發電廠、供電局及科研單位等廣大用戶的用來做交流耐壓試驗的基本試驗設備，通過了國家質量監督局的標準,用于對各種電氣產品、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。
油浸式高壓試驗變壓器采用鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10KVA以上的試驗變壓器裝有可移動的鐵輪。
—————————————————————————————————————————————————————
油浸式高壓試驗變壓器，油浸式試驗變壓器，交直流試驗變壓器
—————————————————————————————————————————————————————
2．油浸式高壓試驗變壓器解決了TDM系列變壓器的滲漏油問題，由于TDM系列變壓器無儲油器，所以當氣溫過高時，油膨脹后從油咀滲漏出來，而該系列產品將注油孔設在套管頂部，套管中油與器身中油相通。所以該套管除具有裝硅堆．短路桿和串激桿等功用外，還相當于變壓器儲油器。
3．油浸式高壓試驗變壓器采用金屬固定引線和均壓，從而消除了放電現象。
4．漬箱結構緊湊，外觀新穎，體積小．重量輕。
5．鐵芯為單框芯式，使用DQ型，0.30mm冷軋取向硅鋼片疊成，用新的特殊材料予以緊固，取代了傳統的穿芯螺桿。線圈為同心圓筒．多層塔式結構。
2．額定高壓 0－400kV
3．額定容量 0－200kVA
—————————————————————————————————————————————————————
試驗變壓器介質分類總結功能特點:
油浸式高壓試驗變壓器：容量大，價格便宜，維修方便，主流產品。油浸式產品詳情頁http://www.szteri.cn/Product/471298/713862/
充氣式高壓試驗變壓器：滅弧性好，重量輕。充氣式產品詳情頁http://www.szteri.cn/Product/471298/203198/
干式高壓試驗變壓器：重量輕，體積輕，可倒放，價格貴。干式產品詳情頁http://www.szteri.cn/Product/471298/365794/
串激式高壓試驗變壓器:容量小、電壓低、重量輕，便于運輸和安裝。
絕緣筒式高壓試驗變壓器成套設備配套性強，電壓容量系列齊全，功能完善
變頻串并聯諧振高壓試驗變壓器廣泛應用于電力、冶金、石油、化工、等行業，適用于大容量、高電壓的電容性試品
